產品介紹
氣動柔性截流井用于海綿城市建設，黑臭水體治理，智慧排水等雨污分流治理工程，實現雨水管網內雨水和污水自動切換分流，使雨水管網前端污水及少量初期雨水，進入污水管網，避免污水流入河道、湖泊等，污染自然水體，同時避免大量雨水進入污水管網，加大污水處理廠的負荷。既凈化自然水體，又節約了污水處理的資源，是海綿城市建設、黑臭水體治理，凈化自然水體的提升改造工程。
主要組成

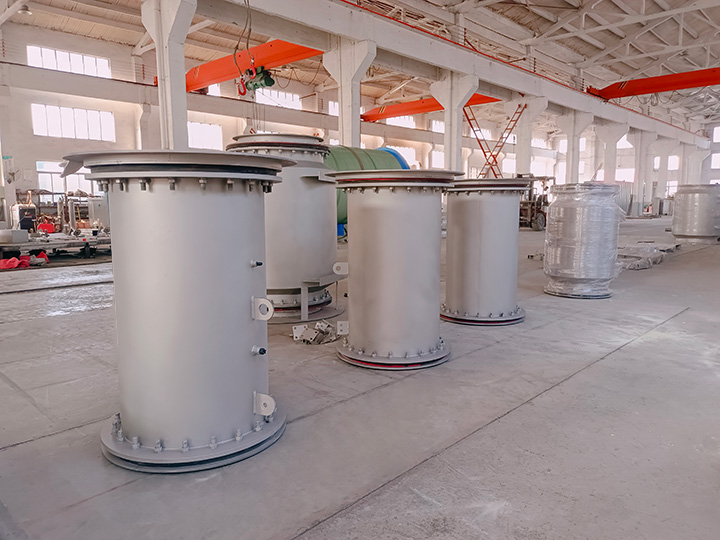

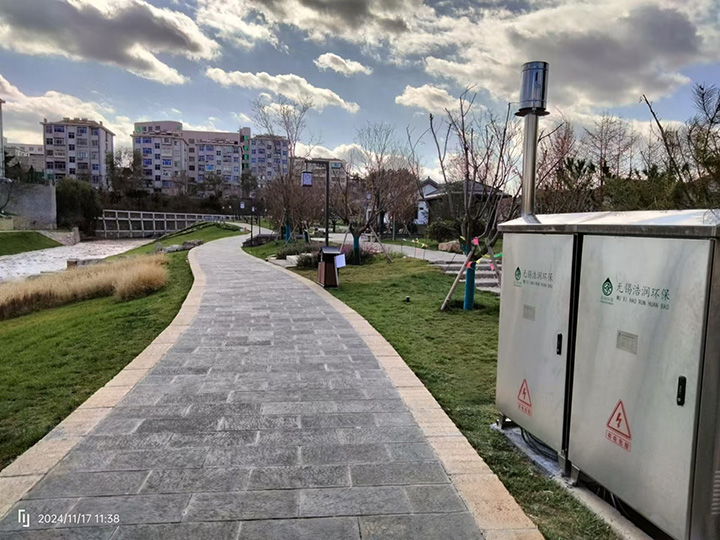

氣動柔性截流井主體是鋼混結構，配套氣動柔性截流裝置、進水格柵、污水提升裝置、氣站、壓力傳感器、雨量計、防雨控制柜、智能云監控平臺等。截污口和雨水口采用氣動柔性截流裝置控制，無滲漏，占地面積小。 在污水不能自流時，增選污水提升裝置，采用耦合機構，閥門管道采用304不銹鋼，安裝維修方便，為防止垃圾堵塞水泵，進水口安裝304不銹鋼提藍格柵,攔截大的垃圾物，提藍采用專用耦合掛勾連接，清理時沿掛勾導桿提起，不需進入井內清理；監測系統采用壓力傳感器和雨量計控制，既可通過雨量大小控制氣動柔性截流裝置開啟，也可通過壓力傳感器監測井下液位變化控制氣動柔性截流裝置開啟， 實現連鎖控制，保證監測的準確性 ；控制系統采用智能云平臺遠程操作監控，實現無人值守，多點監控操作。

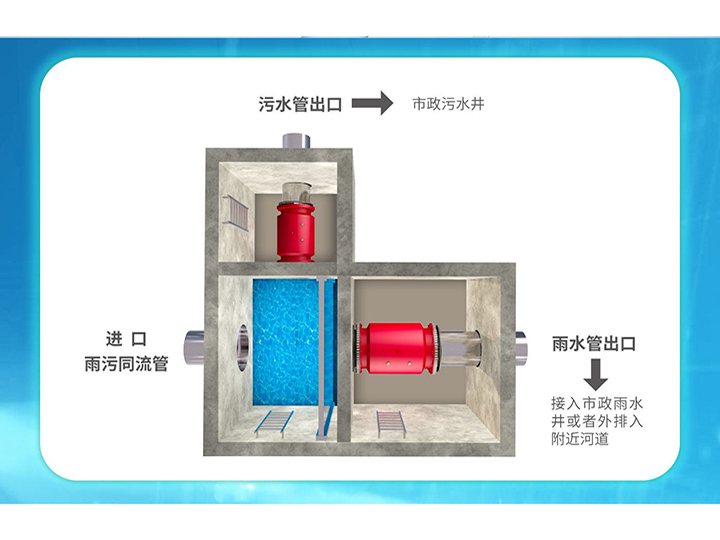

工作原理
晴天時，截污口氣囊閥處于開啟狀態，雨水口氣囊閥處于關閉狀態，管道內的部分污水通過截污口自流向污水管道，或通過污水提升裝置提升到污水管道，做到晴天時污水零直排。
降雨時，初期的地面雨水比較臟，如果進入河道對河道水質造成污染。通過雨量計判斷降雨量的大小，或通過液位傳感器檢測井內水位高低，延時開啟截污口氣囊閥和雨水口氣囊閥,保證臟的初期雨水進入污水管。
降雨中后期時，雨水相對比較干凈，這時通過液壓傳感器檢測井內水位高于設定水位時，關閉截污口，開啟雨水口氣囊閥，雨水排入河道,當降雨停止時，井內水位下降，當水位下降到設定的低水位時，截污口氣囊閥開啟，雨水口氣囊閥關閉，恢復初始狀態。
自動化系統采用專業的SCADA系統，可能實現以下功能：
（1）遠程查看設備的運行參數、狀態等，幫助客戶隨時查看設備運行情況；
（2）隨時查看和接收設備報警信息，第一時間掌握設備故障狀態和故障原因；
（3）可以遠程上傳、下載和調試 PLC 程序，不用去現場出差，降低差旅成本；
（4）可以保存和查看歷史數據，方便跟蹤設備的歷史運行狀態；
（5）可以通過攝像頭監控查看實時畫面，隨時掌握現場情況。

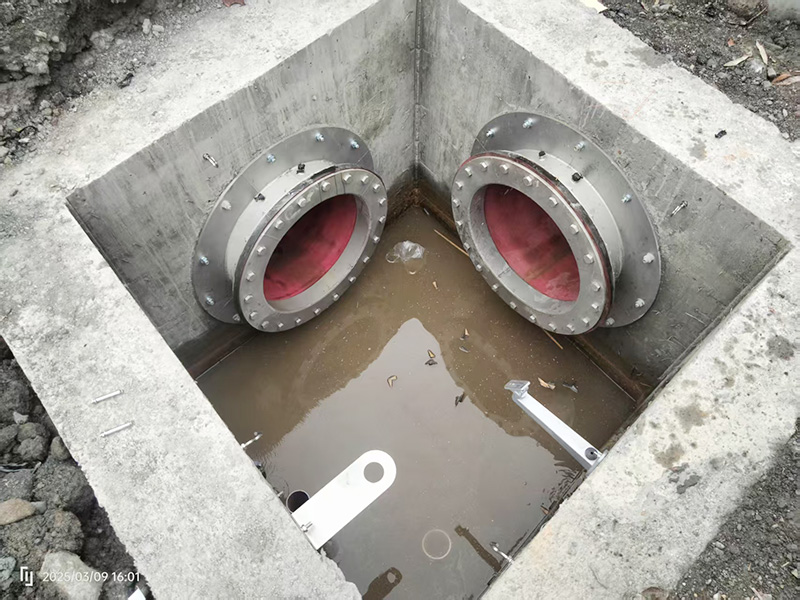

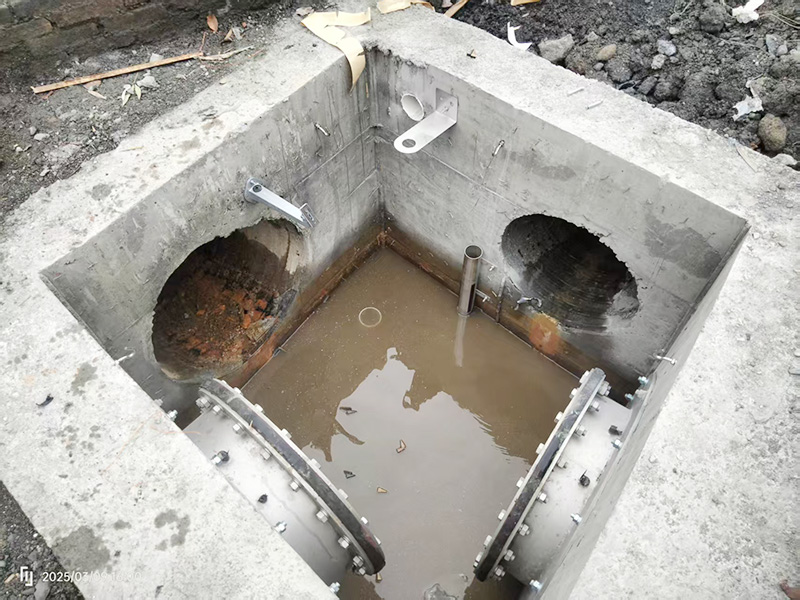

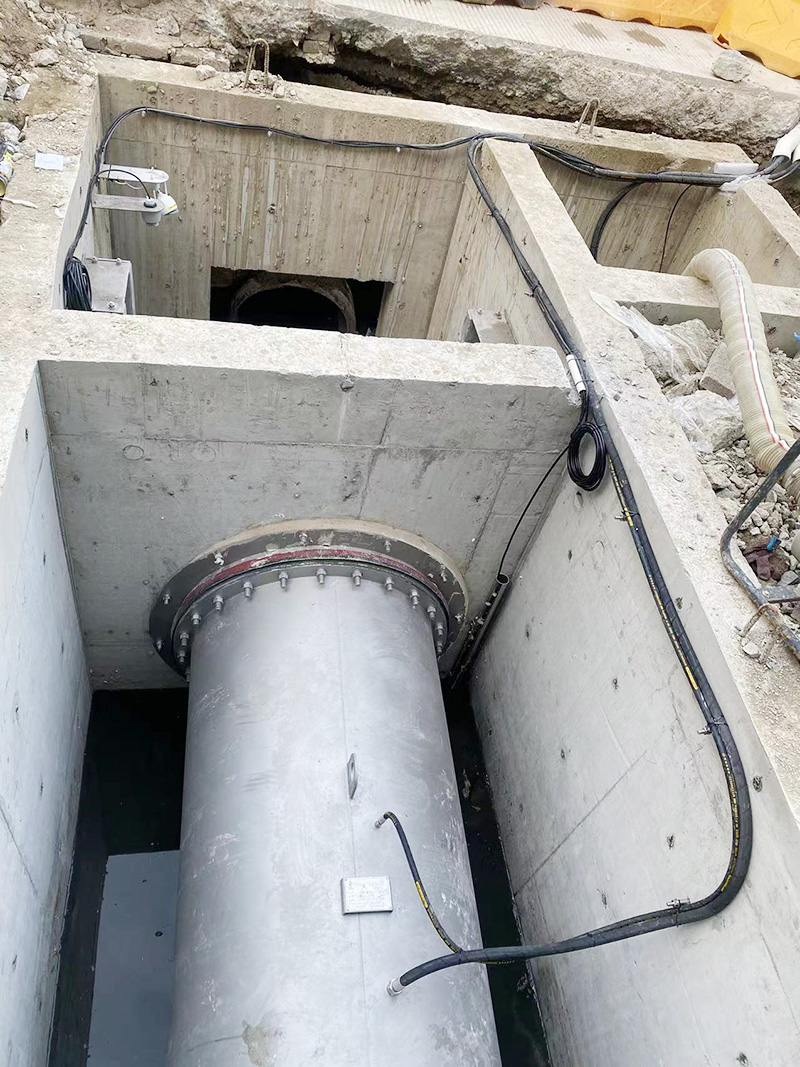

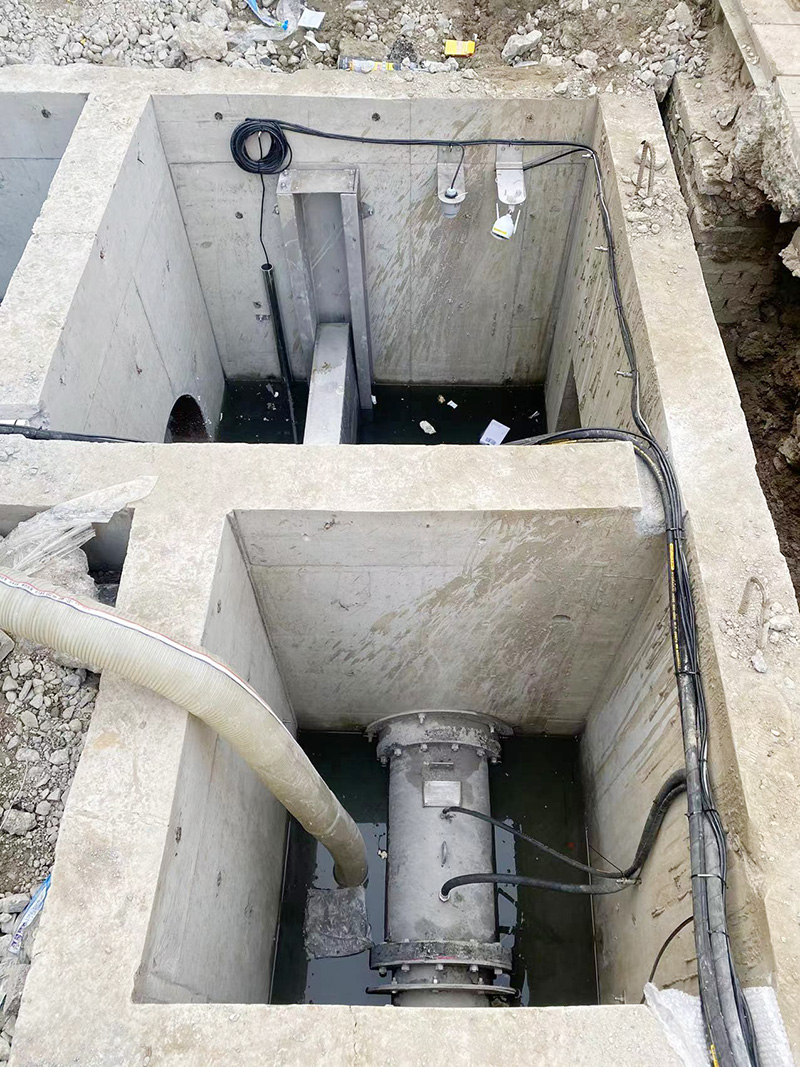

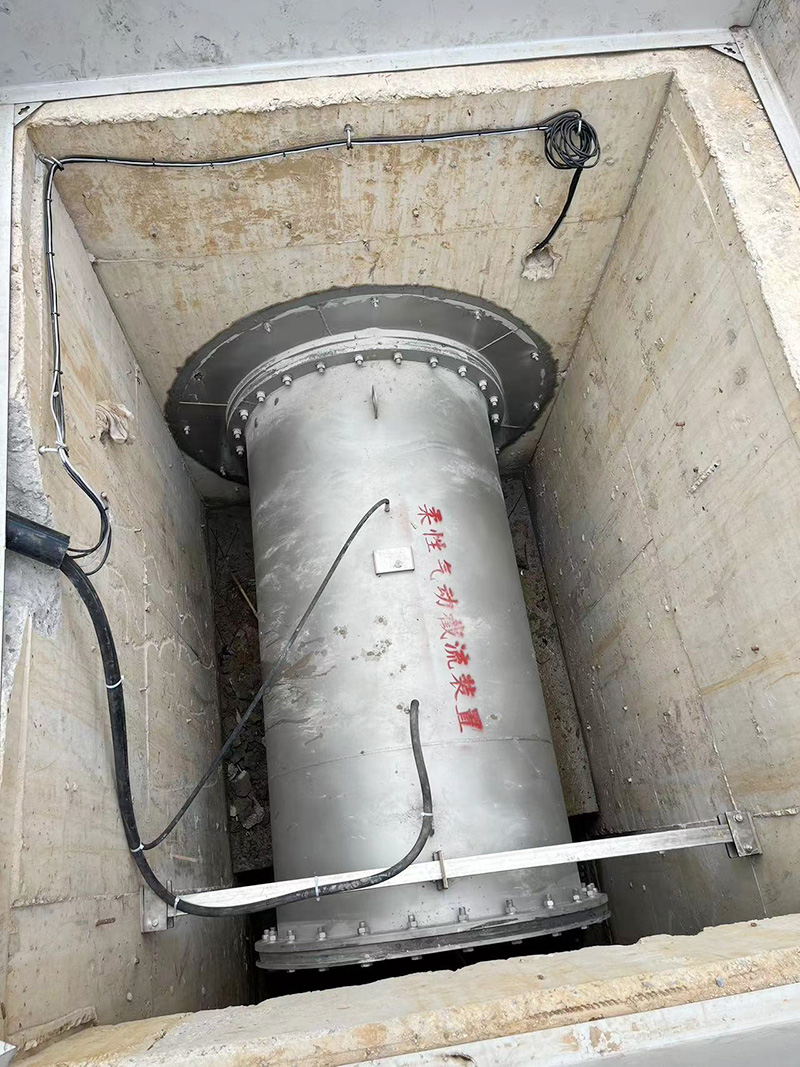

產品應用案例
|

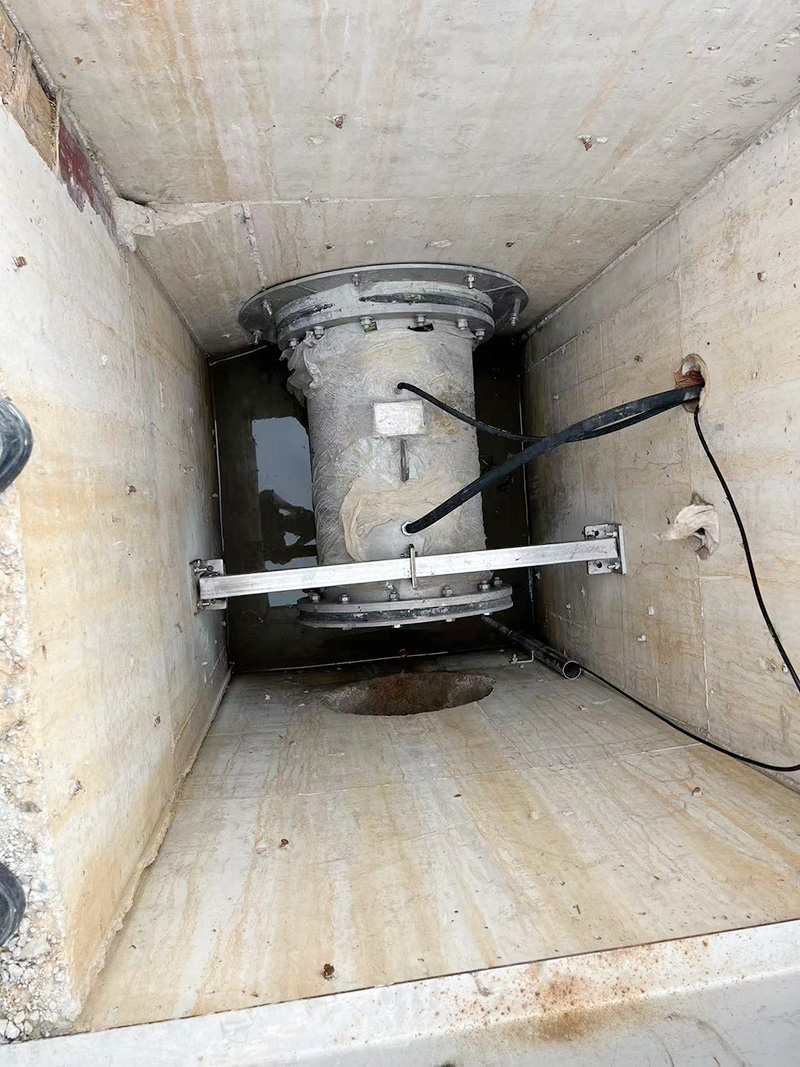

2024.07.15 武漢項目 |

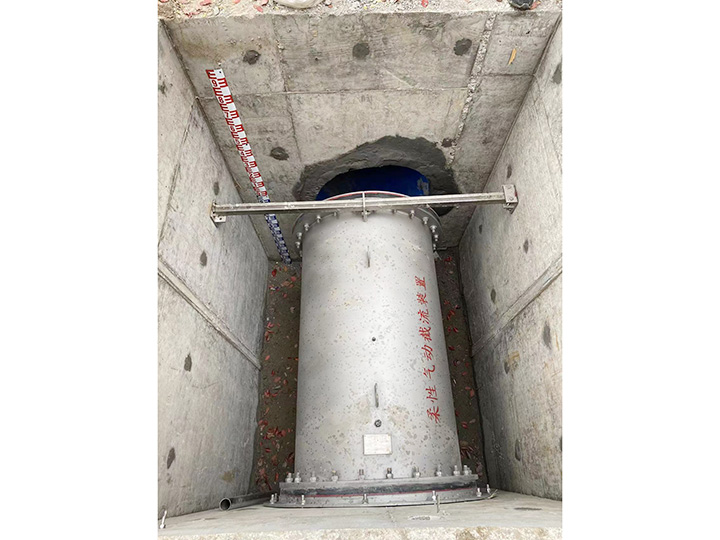

2024.07.15 武漢項目 |
