運行原理
（1）蓄水：雨水調蓄池的沖洗廊道分離一座單獨儲水間，用于日常進水時存儲來水，作為清洗調蓄池的沖洗水源。
（2）開啟沖洗門：污染物沉淀于池底需清洗時，先排空調蓄池，通過PLC控制系統啟動液壓系統，將沖洗門開啟，開始對廊道進行清洗。
（3）沖洗：沖洗門開啟之后，儲水間內的水源產生強大的沖洗水流，對調蓄池底部進行沖洗。沖洗完畢后沖洗門恢復原位，等待下次蓄水沖洗。
技術優勢
（1）沖洗效果好，一次沖洗有效長度超過100m；
（2）水下無電器部件，采用液壓系統自動控制；
（3）運行過程無噪聲，無需使用外來動力，環境保護及資源節約型設備；
（4）現場實時監控，PLC遠程控制；
（5）不銹鋼材料制成，結構堅固耐用；
應用范圍
適用于風暴槽或污水渠
雨水可用作沖洗介質，因此不需要單獨供水。
沖洗系統的設計是為了提供一個3.0米高的沖廁柱.這些閘門在工廠里進行了4米的水壓測試。
水箱容積不會因?yàn)闆_洗室而減少。
只有當水流進入水箱/下水道時，閘門才會關閉。這可以防止在大多數情況下由于大門關閉而對密封造成的損壞。因此，在較長的時間內保持系統的效率。
門的功能不需要電力。
具有特殊自保持機構的閘門的安全關閉
活塞桿上有長孔的快速開孔機構。
原理
門式?jīng)_洗系統利用調蓄池自身的蓄水，在調蓄池排空時，瞬間將儲水釋放，形成為門底部噴射出的水動能，即強力的、席卷式的射流攔蓄水，高效率沖洗水池，無需任何外部動力，也無需復雜的控制系統。射流形成的波浪將池底的沉淀物卷起，沖流到調蓄池末端的收集泵，然后通過泵或其他裝置排走。蓄水完全是池中本身的水體，也可以選擇外部水源。每次的水位出高至低的變化過程后，都會伴隨一次沖洗過程。儲水是由沖洗門來控制的。沖洗門的數量是依據蓄水池的尺寸來設計的。瞬間開啟沖洗門將產生強大的水流來沖洗廊道。大量的沖洗水能將廊道中的污物沖刷干凈。
門式?jīng)_洗系統工作過程如下：
將雨水調蓄池分割成數條長形沖洗廊道，廊道始端設置存水池（位于圖中沖洗門左側）和沖洗門，廊道末端設置集水坑。
在調蓄池空池狀況，池內無水，沖洗門門體呈松池開啟狀態。在暴雨中，雨水流入調蓄池，調蓄池及存水池內水位將上升，池池內水位上升到設定值時，沖洗門通過池內液位計開關信號控制而關閉。在雨水調蓄池排空時，池底將留有爛泥、殘?jiān)?、碎片等固體沉積物。當集水坑水位降低至設定值時，沖洗門通過池內液位計開關信號控制而打開，瞬間將存水池內蓄水池內釋放，沖洗門底部噴射出具有強力的、沖浪式的射流。射流形成的波浪將池底的沉積物卷起，沖流到雨水蓄池末端的集水坑，通過排污泵排出。
沖洗結束后，沖洗門在阻尼器的作用下依靠自重緩緩關閉，至下一次循環使用。
設計參數
沖洗廊道寬度：約2-5m
沖洗廊道長度：100m
沖洗門寬度：2800mm
液壓管線長度：不超過150m
總裝機功率：0.75kw
存水室坡度：1:10--1:5

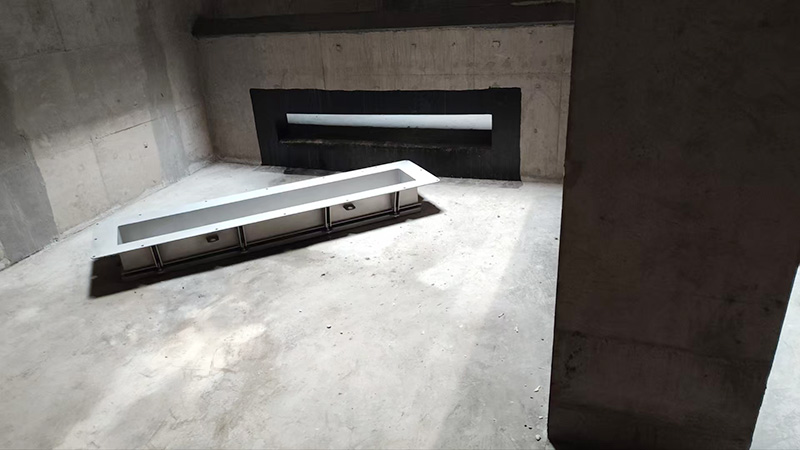

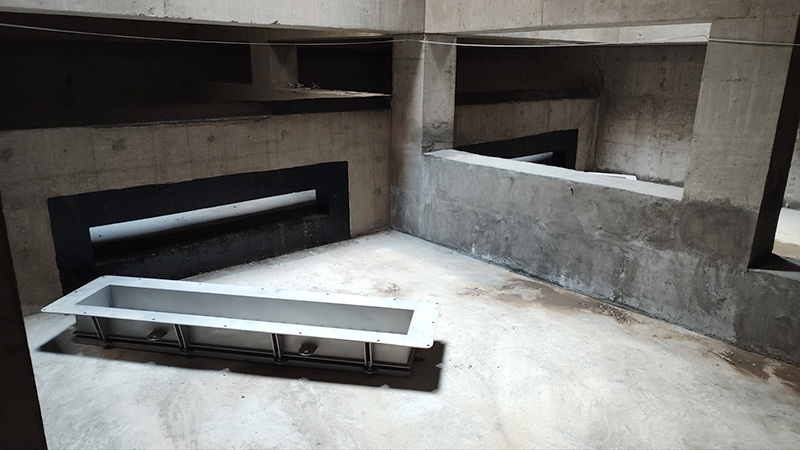

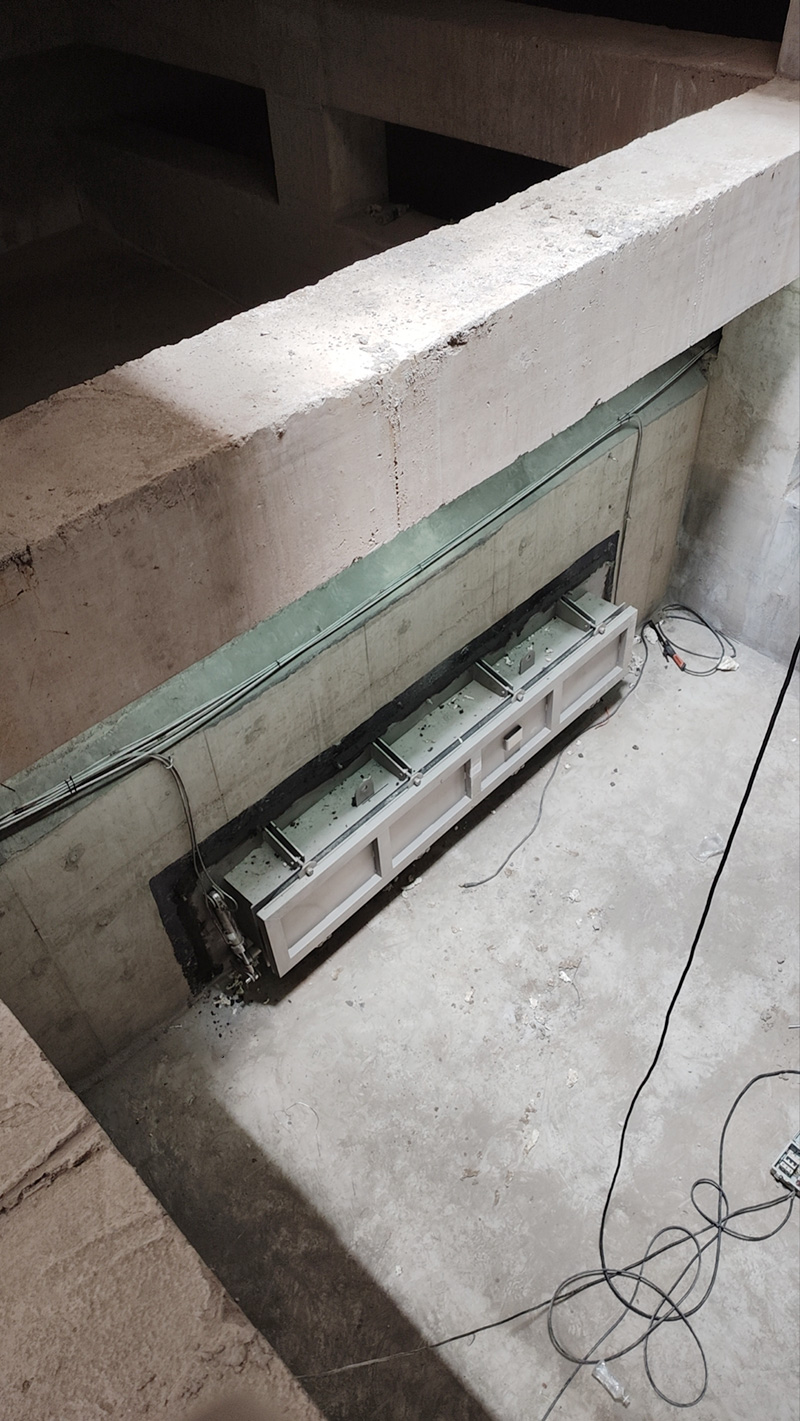

產品應用案例
