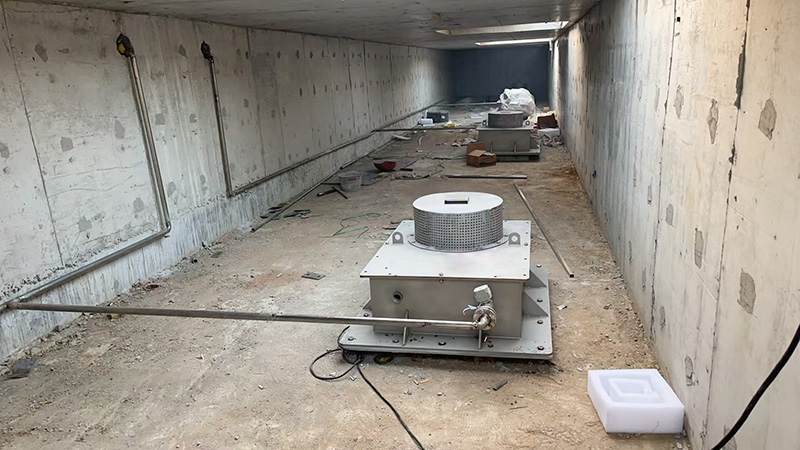

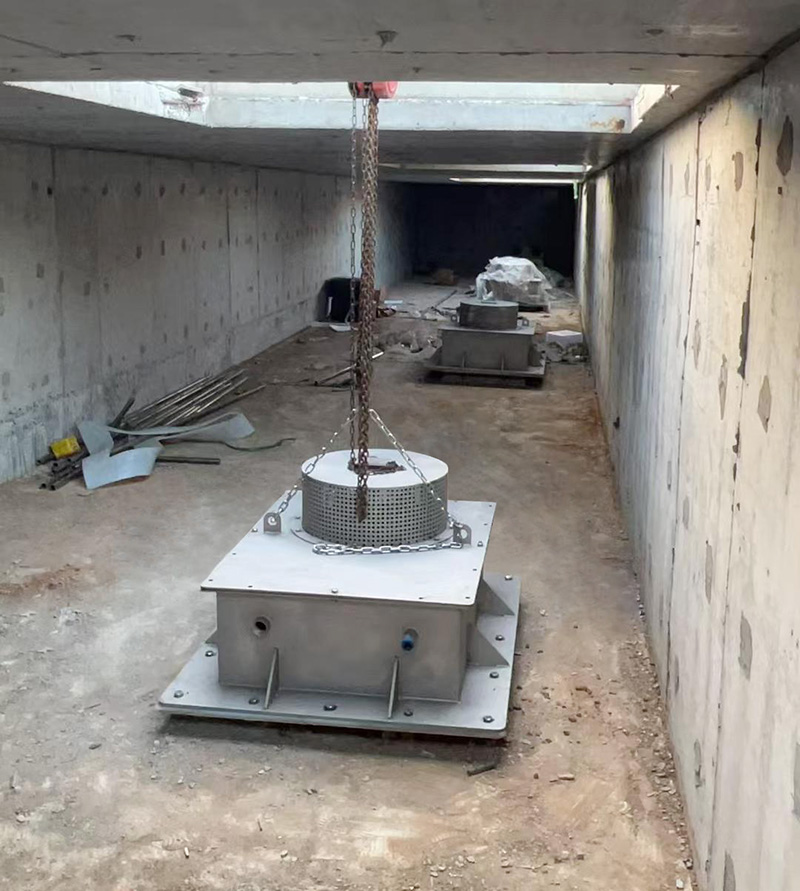

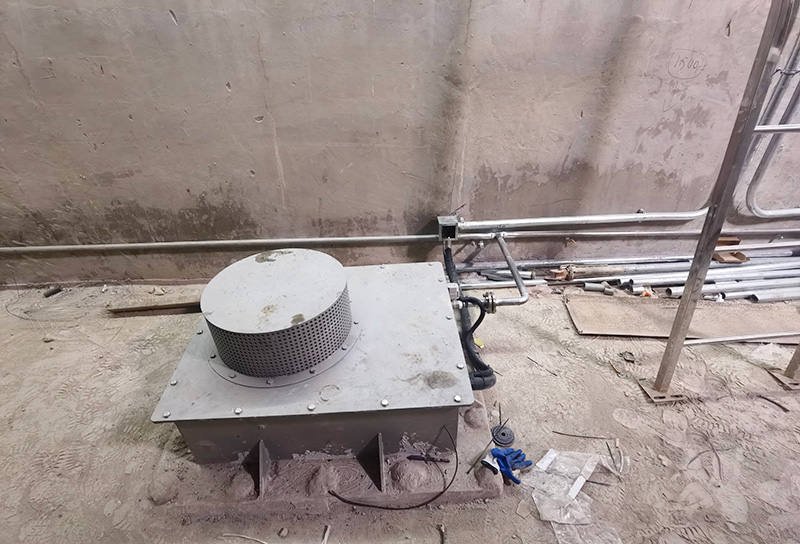

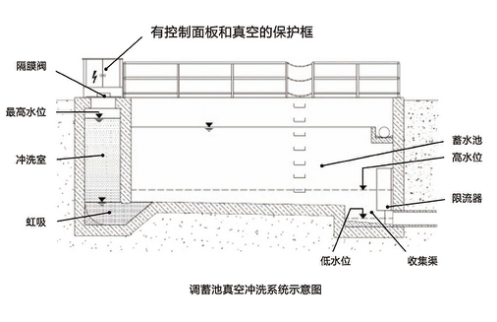

采用真空沖洗系統的調蓄池由存水室、雨水儲存區和沖洗水排放區組成。根據池型可以在一個調蓄池中設置一個或多個存水室，可由一套真空抽吸系統控制，但是保持獨立運行。

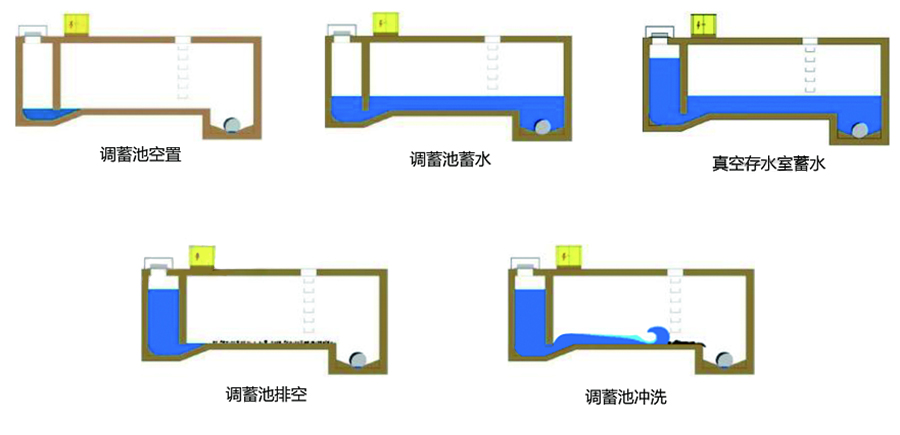

       真空沖洗系統由存水室、真空隔膜閥、真空泵和電控系統組成。當液位監測系統監測到調蓄池內水位升高時，控制系統使真空隔膜關閉并啟動真空泵開始對存水室抽真空，使存水室內液位達到?jīng)_洗液位，此時真空泵關閉，存水室內水頭將長期保持此高度。當監測到調蓄池排空時，控制系統使真空隔膜閥打開。存水室內真空度被破壞，沖洗水從存水室沖出，對調蓄池底部進行強效沖洗。

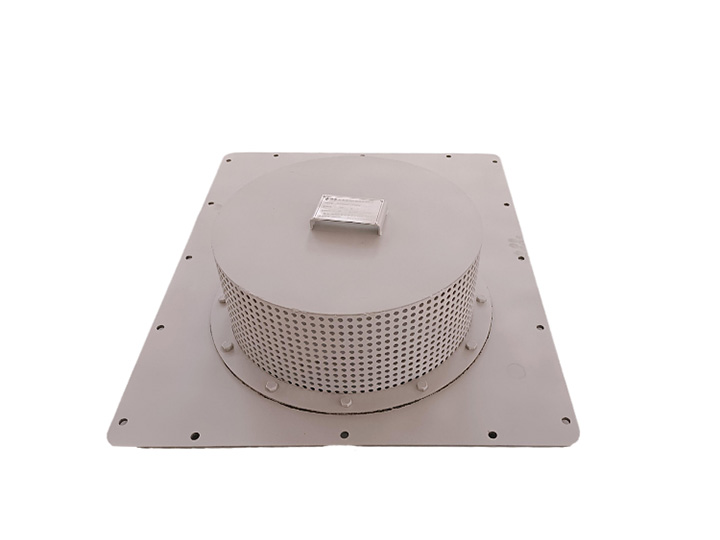

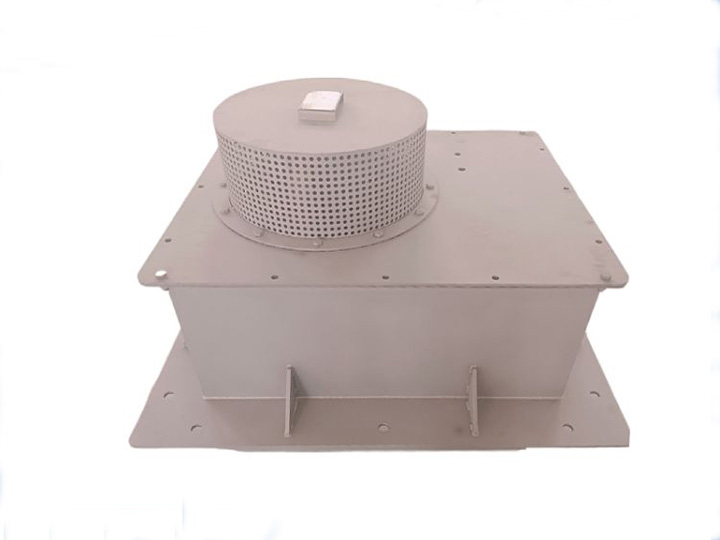

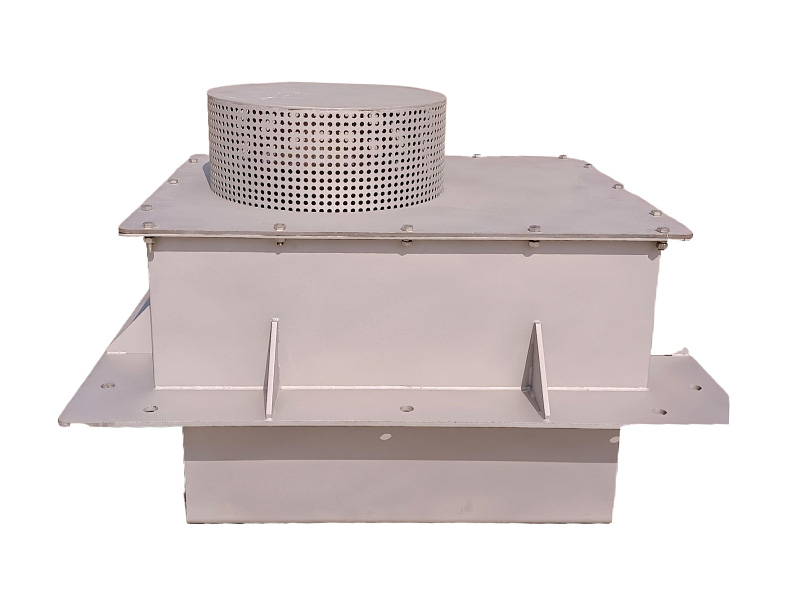

       真空隔膜閥外形尺寸：1200*1000mm
       真空系統抽吸量：63/100立方米/h
       適應廊道寬度：0-10m
       沖洗長度：<=500m
